TCP 재전송과 Timeout

TCP는 OSI 7 Layer 중 전송 계층(L4)의 프로토콜로, 데이터의 신뢰성과 순서를 보장하는 연결 지향형 프로토콜입니다. 단순히 데이터를 보내는 것 뿐만 아니라 수신 여부를 확인하고 누락되거나 손상된 데이터는 재전송하며, 연결이 안전하게 유지될 수 있도록 합니다. 그렇다면 만약 TCP 통신에서 전송한 특정 패킷에 대해 상대가 응답하지 않는다면 어떤 일이 일어날까요? TCP 통신에서 최초의 연결을 맺기 위해 수행하는 TCP 3-way handshake와 이후 데이터를 주고받는 과정에서 발생할 수 있는 재전송과 Timeout에 대해 알아보도록 하겠습니다.

TCP 3-way handshake와 데이터 통신

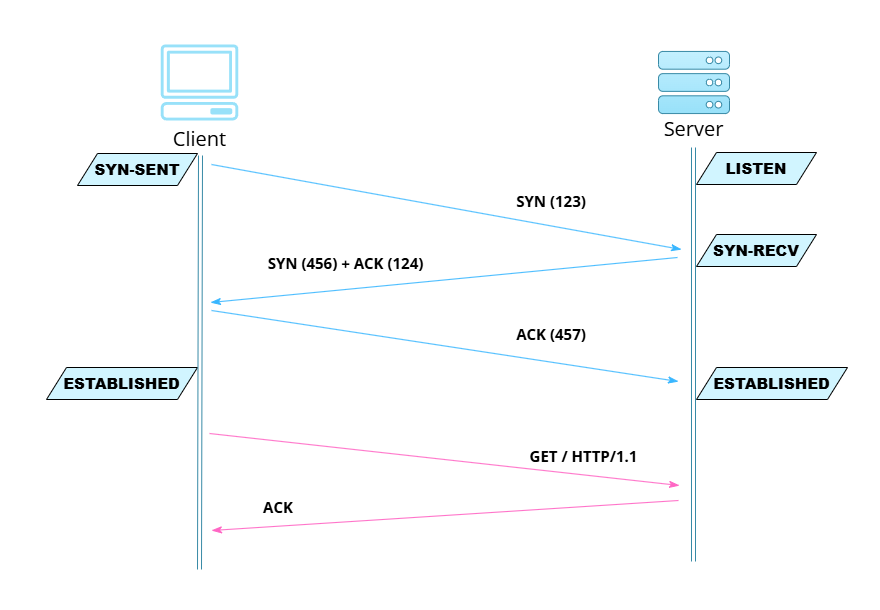

TCP 세션을 맺기 위해 가장 먼저 수행하는 것은 3-way handshake입니다. 3번의 단방향 패킷 통신을 하기 때문에 3-way라고 이름을 붙이는데요. 다음과 같은 순서로 클라이언트와 서버 간의 3-way handshake가 수행됩니다.

1) SYN

먼저 클라이언트는 서버에 연결하기 위해 SYN 세그먼트를 전송한다. 이 때 순서를 보장하기 위해 전송되는 세그먼트에는 Sequence Number가 포함된다. 소켓은 SYN-SENT 상태가 된다.

2) SYN + ACK

SYN를 수신한 서버는 SYN와 ACK 컨트롤 플래그를 포함하는 세그먼트를 전송한다. 전송되는 세그먼트에는 (클라이언트로부터 수신한 Sequence Number + 1)의 값인 Acknowledgement Number와 서버의 Sequence Number가 포함된다. 이 때 소켓은 SYN-RECV 상태가 된다.

3) ACK

서버로부터 SYN+ACK 세그먼트를 수신한 클라이언트는 정상적으로 수신받았다는 의미로 ACK 세그먼트를 전송한다. 전송되는 세그먼트에는 (서버로부터 전달받은 Sequence Number + 1)의 값인 Acknowledgement Number가 포함된다. 비로소 3-way handshake를 완료하고 세션이 연결되어 각 소켓은 ESTABLISHED 상태가 된다.

이렇게 3-way handshake를 통해 세션이 만들어지면 Active-closer가 먼저 연결을 종료할 때까지 데이터를 주고받을 수 있게 됩니다.

TCP 재전송

만약 여기서 클라이언트가 전송한 SYN 세그먼트나 요청을 서버가 정상적으로 수신하지 못한다면 다시 전송하여 세션을 무사히 연결할 수 있도록 해야 합니다. 그래서 클라이언트는 보낸 SYN나 요청에 대해 ACK를 받지 못한다면 패킷을 다시 보내게 되는데요. 이미 보냈던 패킷을 다시 보내기 때문에 네트워크 성능 저하가 발생할 수 있지만 TCP는 신뢰성을 보장하는 연결 지향형 프로토콜이기 때문에 이러한 재전송은 꼭 필요한 단계입니다.

RTO와 RTT

그렇다면 클라이언트는 전송한 패킷에 대한 ACK를 받기 위해 얼마나 기다려야 할까요? 리눅스 커널은 이를 결정하기 위해 RTO와 RTT라는 기능을 갖고 있는데요. RTO와 RTT는 각각 다음을 의미합니다.

• RTO(Retransmission Timeout) : ACK 세그먼트를 기다리는 시간, 이 시간동안 ACK가 오지 않으면 재전송

• RTT(RoundTripTime) : 두 종단(클라이언트 및 서버) 간 패킷 전송과 ACK 응답까지 소요되는 시간

RTT는 재전송되지 않은 패킷에 대해서만 측정하며, 패킷 송신 시점을 저장해 두었다가 ACK가 올 때까지의 시간을 측정하여 표본(SampleRTT)으로 사용합니다. 그래서 RTO는 RTT를 기반으로 동적으로 계산되는데요. 커널 로직에 따라 다음과 같이 계산됩니다.

1. 초기 측정
RTO = SRTT + max(G, 4 * RTTVAR)

RTTVAR = SampleRTT / 2
SRTT = SampleRTT
G : clock granularity (Linux에서는 일반적으로 1ms)

2. 이후 다음과 같이 측정
RTO = SRTT + max(G, 4 * RTTVAR)

RTTVAR = (1 - β) * RTTVAR + β * |SRTT - SampleRTT|
SRTT = (1 - α) * SRTT + α * SampleRTT
α = 1/8 (0.125), β = 1/4 (0.25)

하지만 무조건 이러한 방식으로 RTO가 계산되어 적용되면 데이터 통신이 조금이라도 지연될 경우 패킷 재전송이 더 많이 발생하여 TCP 통신 성능이 저하될 수 있습니다. 그래서 커널은 이러한 RTO가 너무 작아지지 않도록 TCP_RTO_MIN이라는 값을 통해 하한선을 두는데요. 이 값은 기본적으로 200ms로 설정되어 있습니다.

리눅스 환경에서 RTO와 RTT를 직접 확인해 보겠습니다. 퍼블릭 서브넷에 AWS EC2 한 대를 생성하고 nginx를 설치한 다음 로컬 VM에서 telnet을 통해 http로 접속하여 TCP 통신을 수행해 보겠습니다.

아래 명령어를 사용하여 연결된 세션의 RTO와 RTT 값을 확인할 수 있습니다.

ss -i

여기 붉은색 밑줄에서 rtt 필드의 값은 SRTT/RTTVAR를 의미합니다. 이 값들을 초기 RTO 계산식에 대입하면 TCP_RTO_MIN인 200ms보다 훨씬 낮은 결과값이 나오기 때문에 자동으로 200ms로 치환됩니다.

그러나 이미지에서 200ms보다 조금 높은 값이 표시되는 이유는 ms 단위의 RTO 값을 커널 내부적으로 시간 경과를 측정하는 단위인 jiffies로 변환하고 올림 처리한 다음 다시 ms 단위로 환산하기 때문입니다.

GET / HTTP/1.1
Host: [서버 주소]

세션 연결 후 GET 요청을 하면 초기 측정 때와 다른 계산식으로 RTO와 RTT 값이 다시 측정 및 계산된 것을 확인할 수 있습니다.

tcpdump -A -vvv -nn port 80 -w tcp_client.pcap

tcpdump -A -vvv -nn port 80 -w tcp_server.pcap

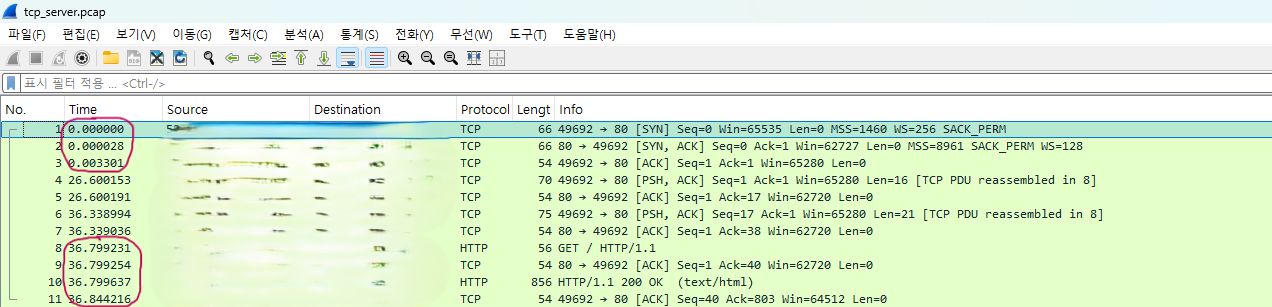

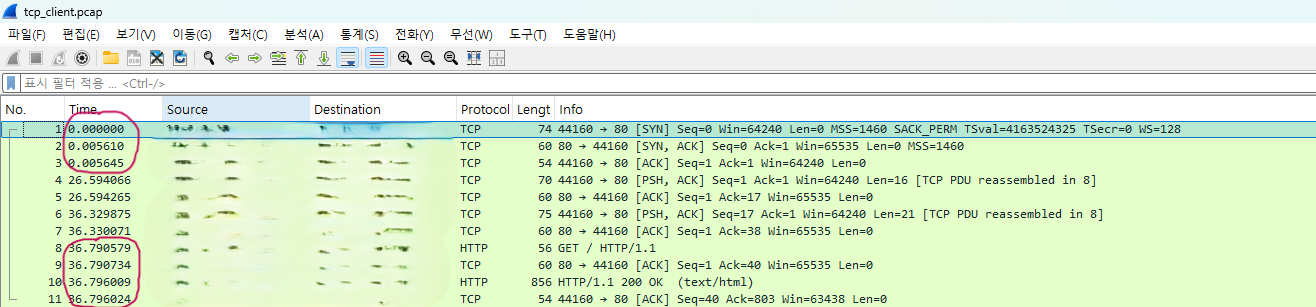

세션을 연결하고 GET 요청 및 응답까지의 패킷을 dump하고 와이어샤크로 열어봤습니다. SYN -> SYN + ACK -> ACK의 흐름을 통해 정상적으로 3-way handshake를 수행한 다음 요청과 응답을 주고 받은 것을 확인할 수 있고, Time 컬럼에서 확인할 수 있는 각 과정별 시간 경과도 앞서 확인한 RTT 측정값과 비슷하게 나온 것을 확인할 수 있습니다.

InitRTO

TCP 세션 연결 이후 RTO 계산에 대해 살펴봤습니다. 양측이 3-way handshake를 수행하면서 처음 전송하는 SYN, SYN + ACK 세그먼트에 대해 상대가 응답하지 못했을 때, 이를 재전송하기 위한 RTO는 어떻게 될까요?

InitRTO는 두 종단 간 최초의 TCP 연결을 시작할 때, 즉 TCP 3-way handshake가 일어나는 양측의 첫 번째 패킷에 대한 RTO를 의미하며, 커널 소스 코드에 1초로 설정되어 있습니다. InitRTO를 테스트하기 위해 생성한 EC2의 보안 그룹에서 로컬 VM의 접속을 허용하는 인바운드 규칙을 삭제하고 연결을 시도해 보겠습니다.

Connection Timeout

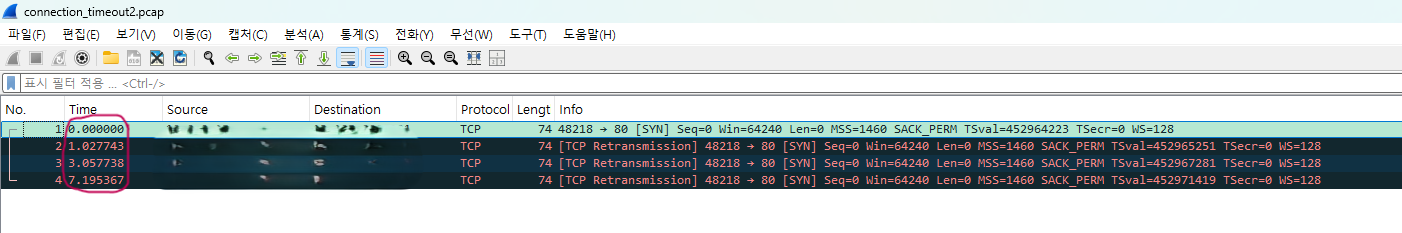

최초 SYN 세그먼트를 전송하고 InitRTO 값인 1초에서 시작하여 RTO가 2배씩 증가하는 것을 확인할 수 있는데요. 이렇게 리눅스 커널은 ACK 응답을 받지 못하고 RTO가 만료되면 다음 RTO를 2배씩 증가시키는 기능을 갖고 있습니다.

sysctl -w net.ipv4.tcp_syn_retries=3

그리고 위의 커널 파라미터를 통해 최초 SYN 재전송 횟수를 지정할 수 있는데요. 저의 로컬 VM 환경에서 이 값을 3으로 설정했기 때문에 3번째 재전송에서 Timeout이 발생하는 것을 확인할 수 있었습니다.

이렇게 3-way handshake 과정 중 SYN, SYN + ACK 세그먼트가 유실되거나 끝내 응답을 받지 못하여 발생하는 Timeout을 Connection Timeout이라고 합니다. 그래서 InitRTO와 net.ipv4.tcp_syn_retries 파라미터는 Connection Timeout의 발생에 영향을 주는 요소들이 되는데요.

사실 클라이언트와 서버를 이어주는 이 네트워크는 구성 요소가 굉장히 방대하고 복잡하기 때문에 항상 완벽하게 동작하지만은 않습니다. 그래서 꼭 장애 상황이 아니더라도 일시적으로 네트워크가 불안정으로 패킷 유실이 발생하는 경우가 있을 수 있기 때문에 시스템은 한두번 정도의 패킷 유실은 용인하고 재전송 하도록 하여 세션이 무사히 연결될 수 있도록 해야 합니다.

따라서 InitRTO는 커널 소스에 고정된 상수값이기 때문에 변경할 수 없더라도 net.ipv4.tcp_syn_retries 값은 네트워크 성능과 환경에 따라 동적으로 조정하여 Connection Timeout이 발생하기까지 적어도 3초 이상은 보장하는 것이 좋습니다. 이 점을 감안하여 보통의 리눅스 환경에서는 Default로 이 값이 넉넉하게 6 정도로 설정되어 있습니다.

Read Timeout

반면 Read Timeout은 이미 연결되어 있는 TCP 세션을 통해 데이터를 요청(Read)했는데 응답이 늦어 발생하는 Timeout입니다. 주로 애플리케이션에서 Connection Pool과 Keepalive를 이용하여 세션을 유지하는 상태에서 발생하는 Timeout이죠. 클라이언트가 연결된 TCP 세션을 통해 데이터를 요청하면 서버는 요청을 정상적으로 수신받았다는 의미로 ACK를 먼저 응답한 다음 요청 데이터를 응답합니다.

따라서 Read Timeout이 발생하기까지 최소 (RTT를 기반 RTO + 요청 데이터 응답 시간)의 시간을 보장해야 하는데 한두번 정도의 패킷 유실로 인한 재전송을 감안하여 이보다 조금 더 넉넉한 시간을 보장하는 것이 좋습니다.

Read Timeout을 간단히 체험해보기 위해 다시 생성한 EC2의 보안 그룹을 원래대로 되돌리고 응답 지연이 있는 nginx를 구성해 보겠습니다.

apt-get install -y nginx-extras
vi /etc/nginx/sites-enabled/default

location / {
         try_files $uri $uri/ =404;
         echo_sleep 0.5;
 }

nginx -t
systemctl reload nginx

nginx-extras 모듈을 설치하고 location 블록에 sleep 구문을 추가하여 nginx가 500ms 동안의 sleep 후에 요청에 대한 응답을 제공하도록 설정했습니다.

여기서 클라이언트가 데이터를 요청하고 Read Timeout까지 보통의 RTO보다 조금 큰 300ms만을 보장한다면 어떻게 될까요? curl을 이용하여 서버에 요청을 전송해 보도록 하겠습니다.

curl --max-time 0.3 http://[서버 주소]

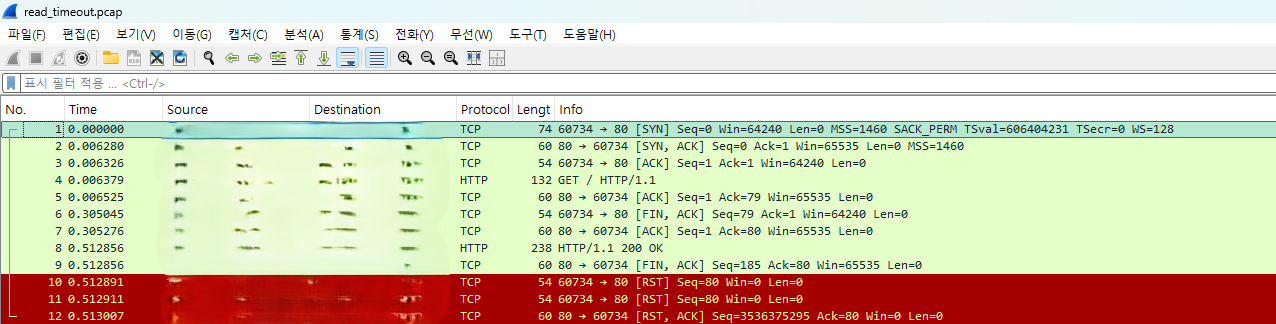

서버에서 요청 데이터를 응답하는데 500ms가 필요한데 클라이언트가 300ms만에 Timeout을 선언하고 4-way handshake로 세션을 종료해 버립니다. 서버는 500ms 후 요청 데이터를 응답하고 4-way handshake를 수행하려 하지만 이미 세션이 종료되었기 때문에 전송한 FIN 세그먼트에 대해 RST 세그먼트가 되돌아옵니다.

조금 더 시간을 넉넉하게 잡아 이번엔 1초의 시간을 보장하고 요청을 보내보도록 하겠습니다.

curl --max-time 1 http://[서버 주소]

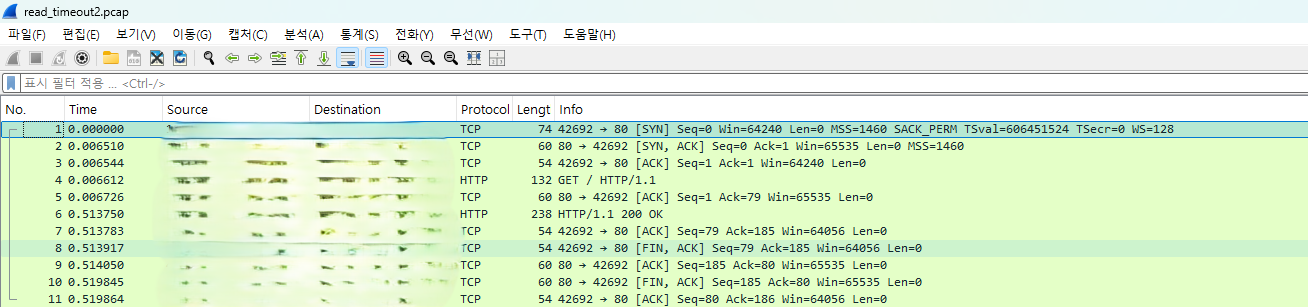

Read Timeout까지 세션의 RTO와 서버의 요청 응답에 필요한 시간보다 더 넉넉한 시간을 보장하니 클라이언트의 응답 수신과 양측의 4-way handshake가 정상적으로 수행된 것을 확인할 수 있습니다.

TCP 세션 연결 이후의 재전송 횟수

TCP 세션 연결 이후에는 RTT를 기반으로 계산된 RTO를 기준으로 재전송이 발생한다고 했는데요. RTO를 2배씩 증가시키면서 재전송을 수행하는 횟수는 다음의 커널 파라미터를 통해 설정됩니다.

• net.ipv4.tcp_retries1 - 초기 재전송 횟수, 일시적인 네트워크 불안정에 빠르게 대응하여 응답을 받기 위한 용도로 사용된다.
• net.ipv4.tcp_retries2 - tcp_retries1 이후에도 응답이 없을 때 이 횟수까지 재전송해도 응답이 없으면 세션 종료

Default로 tcp_retries1은 3, tcp_retries2는 15로 설정되어 있는데요. 이는 TCP 세션 연결 후 데이터 요청에 대해 ACK 응답이 오지 않을 때 RTO를 2배씩 증가시키며 우선적으로 3번 요청을 재전송하고, 그래도 응답이 없으면 최대 15번까지 재전송하여 결국 응답을 받지 못했을 때 세션을 종료하는 식으로 동작하게 됩니다.

마치며

지금까지 리눅스 시스템에서의 TCP 재전송과 Timeout에 대해 자세히 살펴봤는데요. TCP 재전송은 필요한 세션을 반드시 연결하기 위한 기능이고 Timeout은 연결이 불가능한 세션을 빠르게 인지하고 포기하기 위한 기능이라고 볼 수 있습니다. 그러나 재전송 주기를 짧게 하면서 횟수를 많게 하면 그만큼 네트워크 성능에 영향을 주게 되고, 재전송 횟수를 너무 낮게 하고 Timeout 시간을 너무 짧게 하면 충분히 연결될 수 있는 세션을 고작 일시적인 이슈 때문에 연결하지 못하는 경우가 발생할 수 있습니다. 그래서 자신이 운영하는 시스템과 인프라의 특성을 잘 이해하는 것이 중요하며, 예상치 못한 Timeout이 발생했을 때 tcpdump와 와이어샤크 같은 도구들을 이용하여 패킷의 흐름을 살펴보고 재전송 횟수와 Timeout까지의 시간을 유동적으로 조정해볼 수 있겠습니다.
