비용 효율적인 프라이빗 서브넷 Outbound 트래픽 처리(Feat. NAT 게이트웨이, VPC 엔드포인트)
최근 Terraform을 사용하여 EKS 기반 서비스 인프라 모듈을 직접 개발해보던 중 프라이빗 클러스터가 외부와 통신할 수 있는 비용 효율적인 방식을 고민하게 되었습니다. 이 때 AWS Load Balancer Controller나 다른 서드 파티 도구를 설치하는 등의 경우 NAT 게이트웨이를 사용하고, EKS API, S3 등 AWS 서비스 트래픽을 처리하기 위해 VPC 엔드포인트를 사용할 수 있는데요. VPC 엔드포인트가 NAT 게이트웨이보다 과금이 5배 이상 저렴하기 때문에 VPC 엔드포인트만 사용할 수 있는 게 가장 이상적이겠지만 인터넷을 통해 외부 Source와 통신해야 하는 경우가 분명히 있을 것이기 때문에 웬만한 인스턴스 기반 서비스 아키텍쳐에서는 NAT 게이트웨이 사용이 필연적이지 않을까 생각합니다.
NAT 게이트웨이
NAT 게이트웨이는 프라이빗 서브넷에 NAT 서비스를 제공할 수 있는 AWS 관리형 게이트웨이 리소스입니다. 물리적으로 Public Subnet에 생성되고 특정 가용 영역에 종속되기 때문에 고가용성을 위해 가용 영역별로 하나씩 배치할 수 있습니다. 라우팅 테이블을 통해 프라이빗 서브넷을 NAT 게이트웨이에 연결할 수 있습니다.
요금은 포스팅 작성일 기준으로 미국 동부 버지니아 북부(us-east-1) 기준 시간당 0.045 USD, 1GB당 0.045 USD이고, 서울 리전(ap-northeast-2)을 기준으로는 시간당 0.059USD, 1GB당 0.059 USD로 조금 더 비싼 편입니다.
NAT 게이트웨이는 NAT 서비스를 통해 AWS 서비스 접근을 포함한 모든 Outbound 트래픽을 외부 인터넷을 통해 처리할 수 있습니다.
VPC 엔드포인트
VPC 엔드포인트는 프라이빗 서브넷에서 AWS 서비스에 접근할 수 있도록 하는 엔드포인트로, NAT 게이트웨이와 달리 외부 인터넷을 거치지 않고 사설 네트워크를 통해 접근할 수 있다는 특징이 있습니다. VPC 엔드포인트는 과금의 유무와 접근 가능한 서비스 유형에 따라 인터페이스 엔드포인트와 게이트웨이 엔드포인트로 나뉩니다.
인터페이스 엔드포인트
인터페이스 엔드포인트는 AWS PrivateLink라는 서비스를 기반으로 동작하며 프라이빗 서브넷에 별도의 ENI를 생성하여 AWS 서비스에 접근할 수 있도록 합니다. 특정 프라이빗 서브넷에 종속되기 때문에 프라이빗 서브넷이 존재하는 가용 영역 당 하나씩 생성해야 하고 보안 그룹 적용이 필수입니다. Kinesis나 SNS, EKS API, Lambda 등 대부분의 AWS 서비스에 대한 접근을 지원하고 Site to Site VPN이나 Direct Connect를 통한 하이브리드 클라우드 방식과 다른 VPC나 리전에서의 접근 엔드포인트로 사용할 수도 있습니다.
요금은 포스팅 작성일 기준으로 미국 동부 버지니아 북부(us-east-1) 기준 시간당 0.01 USD, 1GB당 0.01 USD이고, 서울 리전(ap-northeast-2)을 기준으로는 시간당 0.013 USD, 1GB당 0.01 USD로 시간당 요금이 조금 더 비싼 편입니다.
게이트웨이 엔드포인트
게이트웨이 엔드포인트는 라우팅 테이블에 타겟으로 설정하여 접근할 수 있는 VPC 엔드포인트로 S3와 DynamoDB 접근에 사용합니다. 게이트웨이 엔드포인트는 별도의 과금 없이 무료로 사용할 수 있습니다.
비용 효율성 비교
앞서 서술했다시피 게이트웨이 엔드포인트는 과금이 없기 때문에 꼭 사용하여 S3와 DynamoDB 트래픽을 처리하도록 하고, EKS 프라이빗 노드 그룹이 NAT 게이트웨이만 사용하는 방식과 NAT 게이트웨이 + 인터페이스 엔드포인트 조합을 사용하는 방식을 다음과 같은 가정을 바탕으로 비교해 보겠습니다.
-
월간 비용 측정
-
서울 리전(ap-northeast-2)을 기준으로 요금 책정
-
최소한의 고가용성을 위해 2개의 가용 영역(AZ)에 프라이빗 서브넷을 생성
-

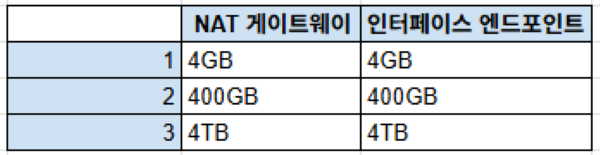

NAT 게이트웨이와 인터페이스 엔드포인트를 함께 사용할 경우 다음과 같이 트래픽을 나눠 처리
-
공식 문서에서 권장하는 EKS 프라이빗 클러스터를 위한 인터페이스 엔드포인트 중 다음 8가지 사용
-
com.amazonaws.
region-code.ec2 -
com.amazonaws.
region-code.ecr.api -
com.amazonaws.
region-code.ecr.dkr -
com.amazonaws.
region-code.elasticloadbalancing -
com.amazonaws.
region-code.logs -
com.amazonaws.
region-code.sts -
com.amazonaws.
region-code.eks-auth -
com.amazonaws.
region-code.eks
-
1. 월간 총 8GB
AWS 요금 계산기(Pricing calculator) 를 사용하여 월간 총 8GB의 트래픽을 2개의 NAT 게이트웨이로 나눠 사용해서 처리할 때의 비용을 계산해보면
NAT 게이트웨이가 4GB, 인터페이스 엔드포인트가 4GB를 처리하면
NAT 게이트웨이만 사용하면 86.62 USD,

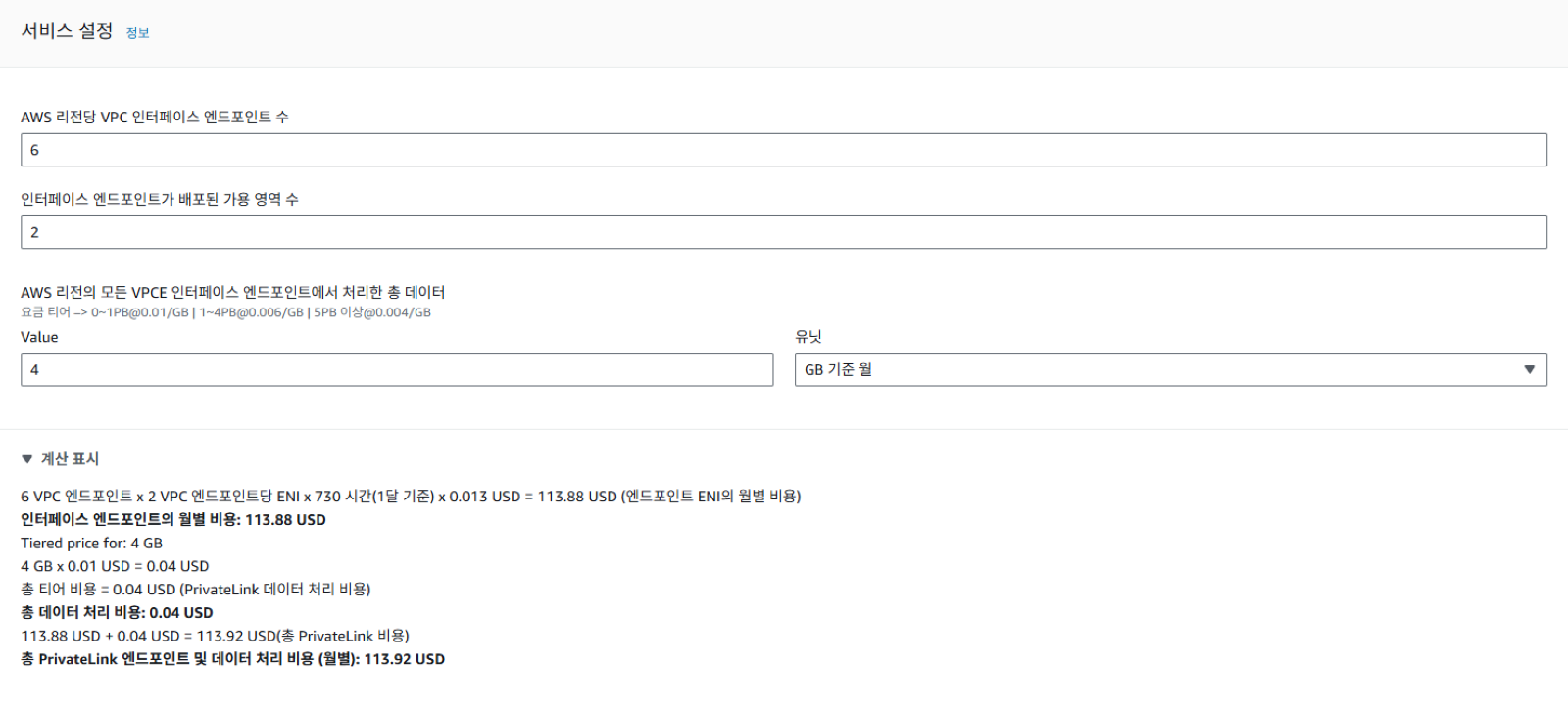

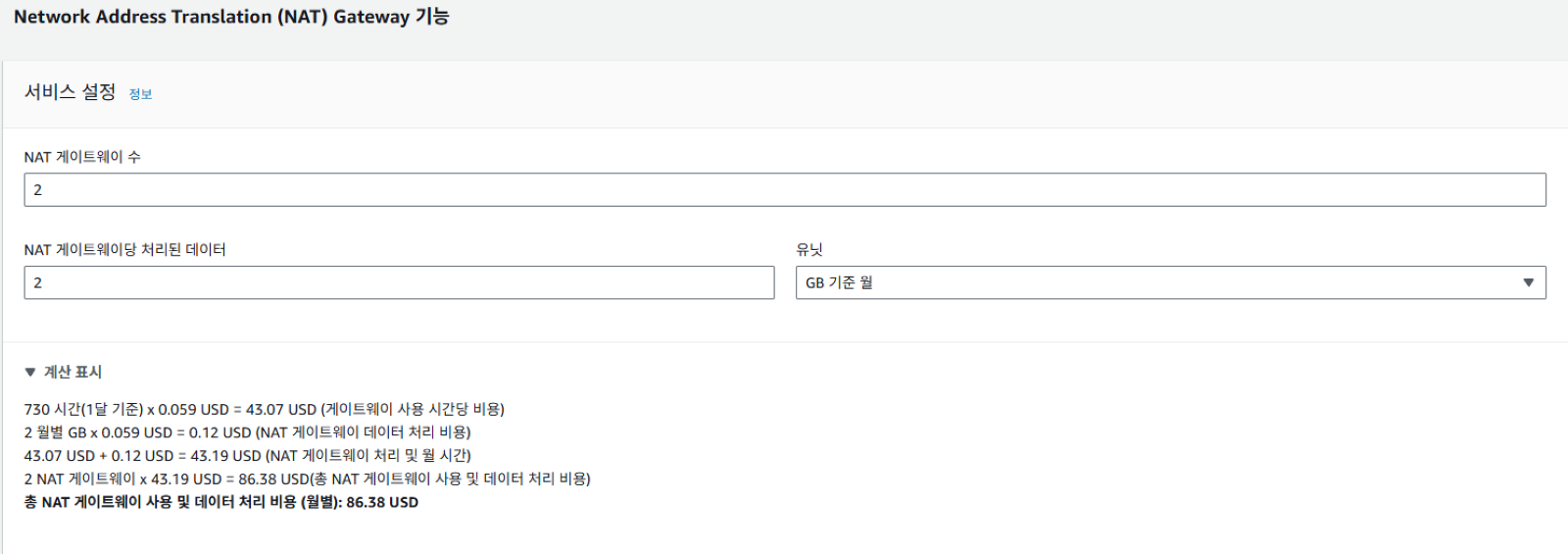

NAT 게이트웨이 + 인터페이스 엔드포인트 조합에서는 86.38 USD + 113.92 USD = 200.30 USD로
NAT 게이트웨이만 사용했을 때의 비용이 훨씬 저렴한 것을 확인할 수 있습니다.
일부 트래픽을 인터페이스 엔드포인트로 분산했음에도 불구하고 비용이 더 비싼 이유는 NAT 게이트웨이와 인터페이스 엔드포인트의 누적되는 시간당 비용이 많은 부분을 차지하기 때문입니다. 두 가지 다 사용 시간당 비용은 각각 86.14 USD, 113.88 USD가 나왔지만 GB당 과금되는 트래픽 처리 비용은 각각 0.24 USD, 0.04 USD밖에 나오지 않았죠.
2. 월간 총 800GB
월간 총 800GB의 트래픽을 NAT 게이트웨이만 사용하여 처리하면
NAT 게이트웨이가 400GB, 인터페이스 엔드포인트가 400GB를 처리하면
NAT 게이트웨이만 사용하면 133.94 USD,

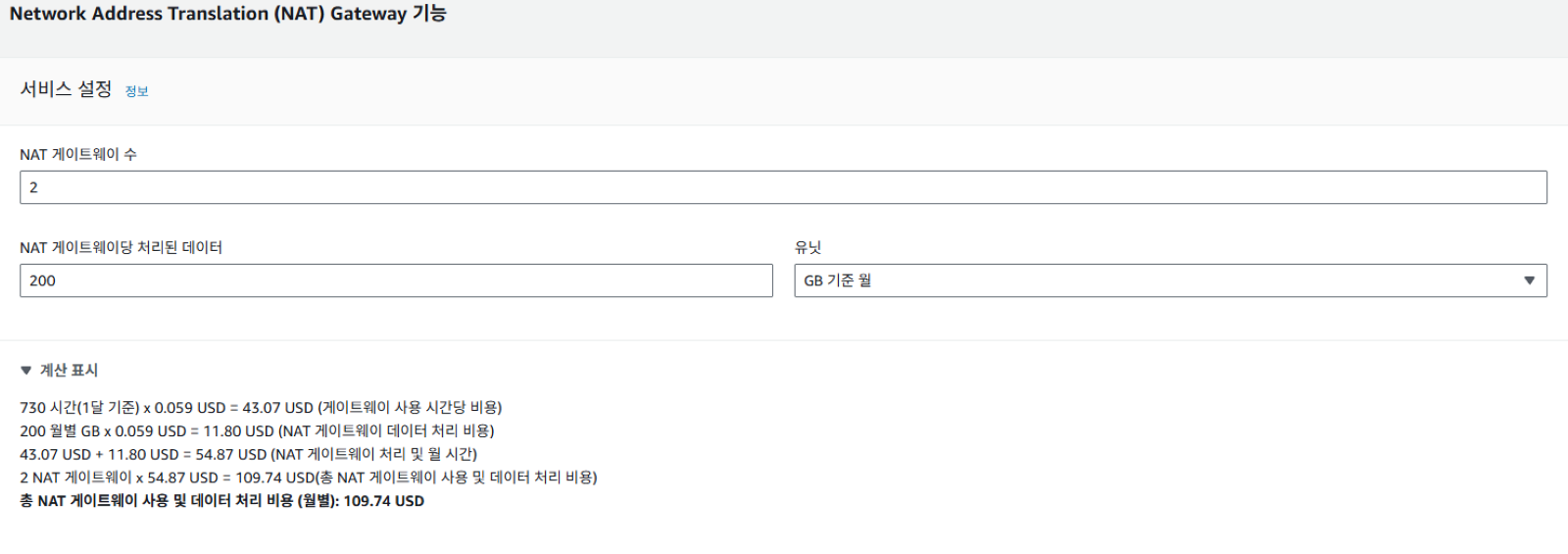

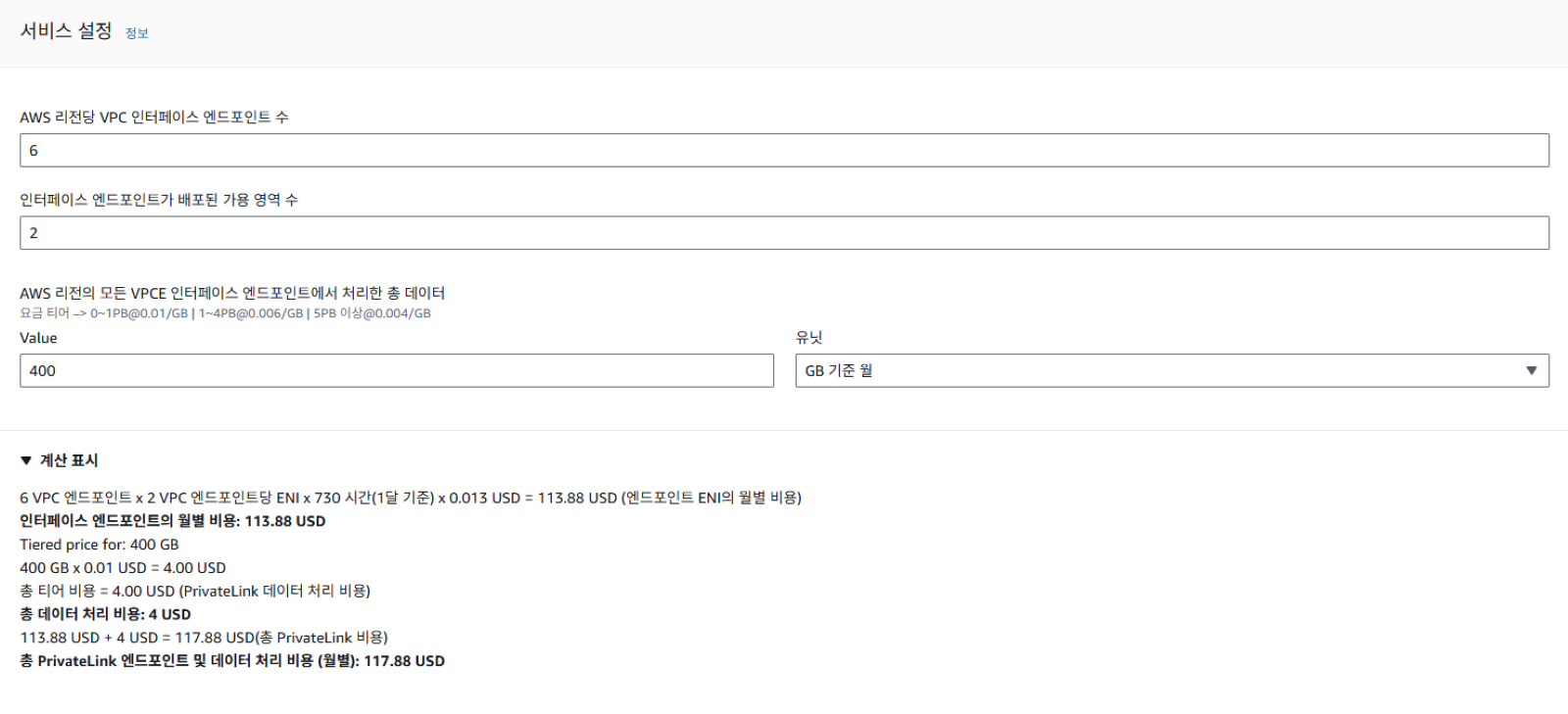

NAT 게이트웨이 + 인터페이스 엔드포인트 조합에서는 109.74 USD + 117.88 USD = 227.62 USD로
Outbound 트래픽 규모가 수백 GB 수준으로 증가해도 여전히 NAT 게이트웨이만 사용했을 때의 비용이 훨씬 저렴합니다.
3. 월간 총 8TB
이번에는 TB 단위까지 규모가 증가했다고 가정하고 월간 총 8TB의 트래픽을 NAT 게이트웨이만 사용하여 처리하면
NAT 게이트웨이가 4TB, 인터페이스 엔드포인트가 4TB를 처리하면

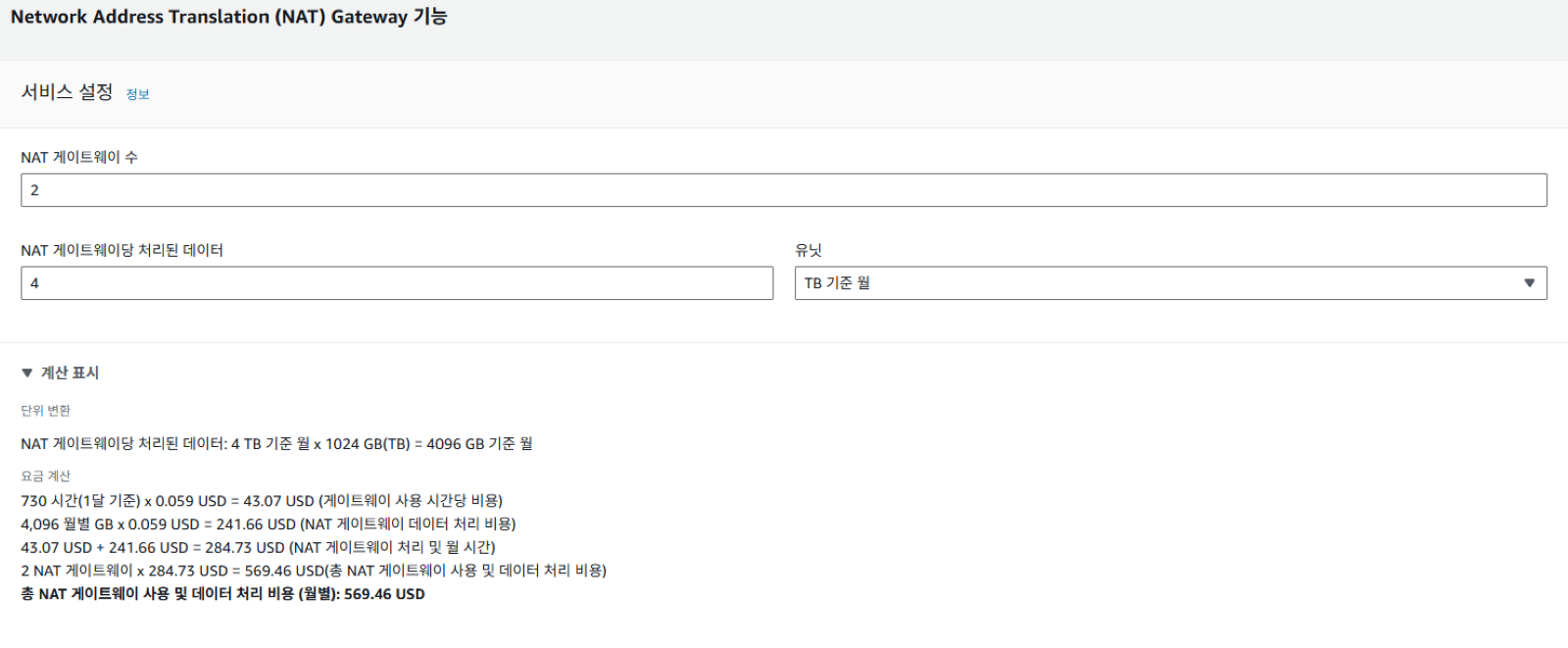

NAT 게이트웨이만 사용하면 569.46 USD,

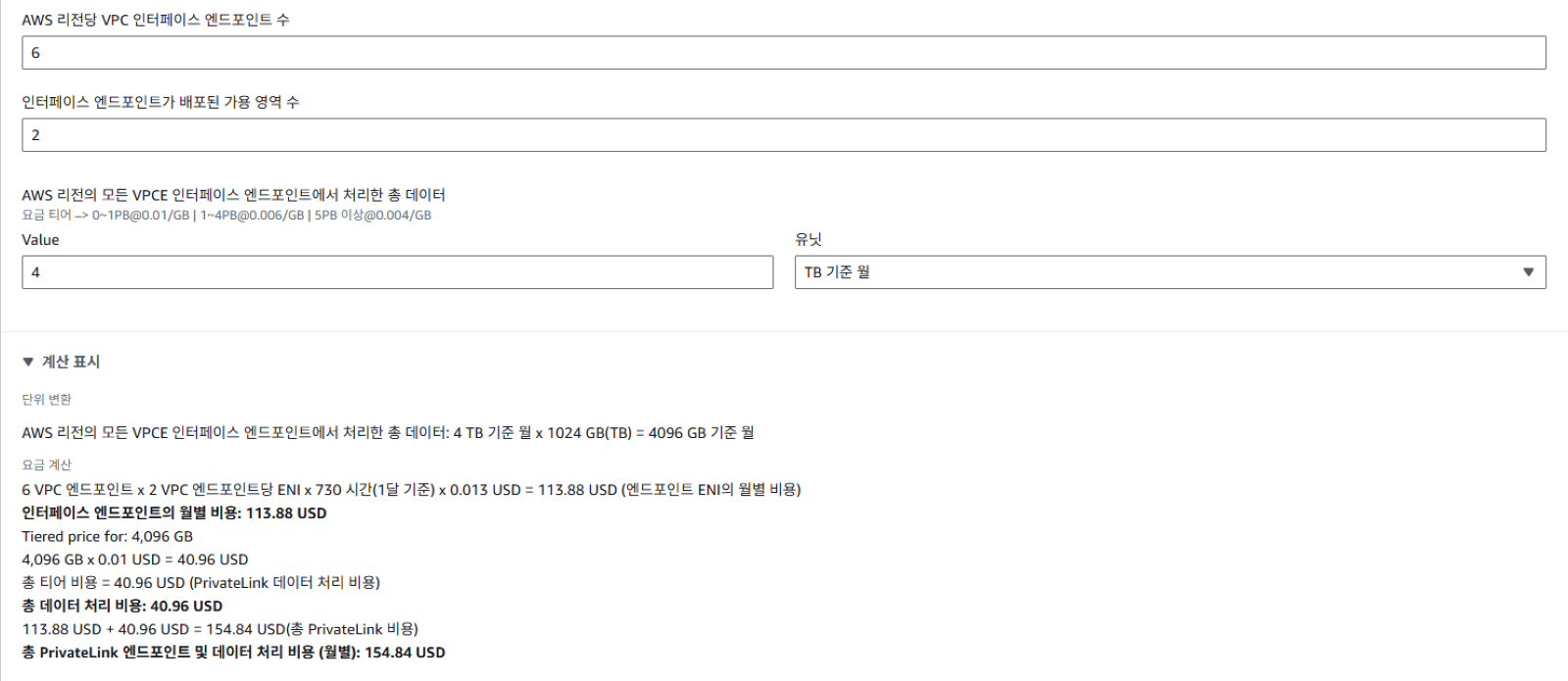

NAT 게이트웨이 + 인터페이스 엔드포인트 조합에서는 327.80 USD + 154.84 USD = 482.64 USD로
이번에는 NAT 게이트웨이와 인터페이스 엔드포인트를 함께 사용했을 때의 비용이 좀 더 저렴한 것을 확인할 수 있습니다.
이처럼 월간 Outbound 트래픽 처리량이 TB 수준으로 증가하면 트래픽 처리 비용이 시간당 비용을 초과하여 다른 결과가 나타난 것을 확인할 수 있습니다.
결론
이번 테스트를 계기로 두 유형의 리소스의 시간당 과금을 능가하는 대규모 Outbound 트래픽이 발생하지 않는 이상 NAT 게이트웨이만 사용하는 방식이 더 비용 효율적임을 알 수 있었습니다.
운영 서비스의 성격에 따라 본 포스팅에서의 가정과 다르게 NAT 게이트웨이를 통한 인터넷 트래픽이 더 많거나 VPC 엔드포인트를 통한 AWS 서비스 트래픽이 더 많은 비중을 차지할 수 있고, 가용 영역 수와 사용하는 인터페이스 엔드포인트 수도 다를 수 있습니다. 그래서 정확한 예상 과금을 확인하고 비교하려면 AWS 요금 계산기를 적극 활용해볼 수 있습니다.
NAT 게이트웨이만 사용하는 방식이 더 비용 효율적일 순 있지만 민감 정보를 주고받는 등 보안이 중요한 운영 환경에서는 비용 효율성과 관계 없이 사설 네트워크를 거쳐 통신하는 인터페이스 엔드포인트를 함께 사용해야 할 수 있습니다.
마지막으로 S3와 DynamoDB로의 트래픽은 게이트웨이 엔드포인트를 통해 처리하여 보안을 강화함과 동시에 비용을 절감해야 합니다. S3와 DynamoDB는 대부분의 서비스 아키텍쳐에서 사용하며 많은 트래픽이 발생하기 때문에 게이트웨이 엔드포인트 사용에 따르는 비용 절감 효과가 굉장히 클 것입니다.
